不連続格子について

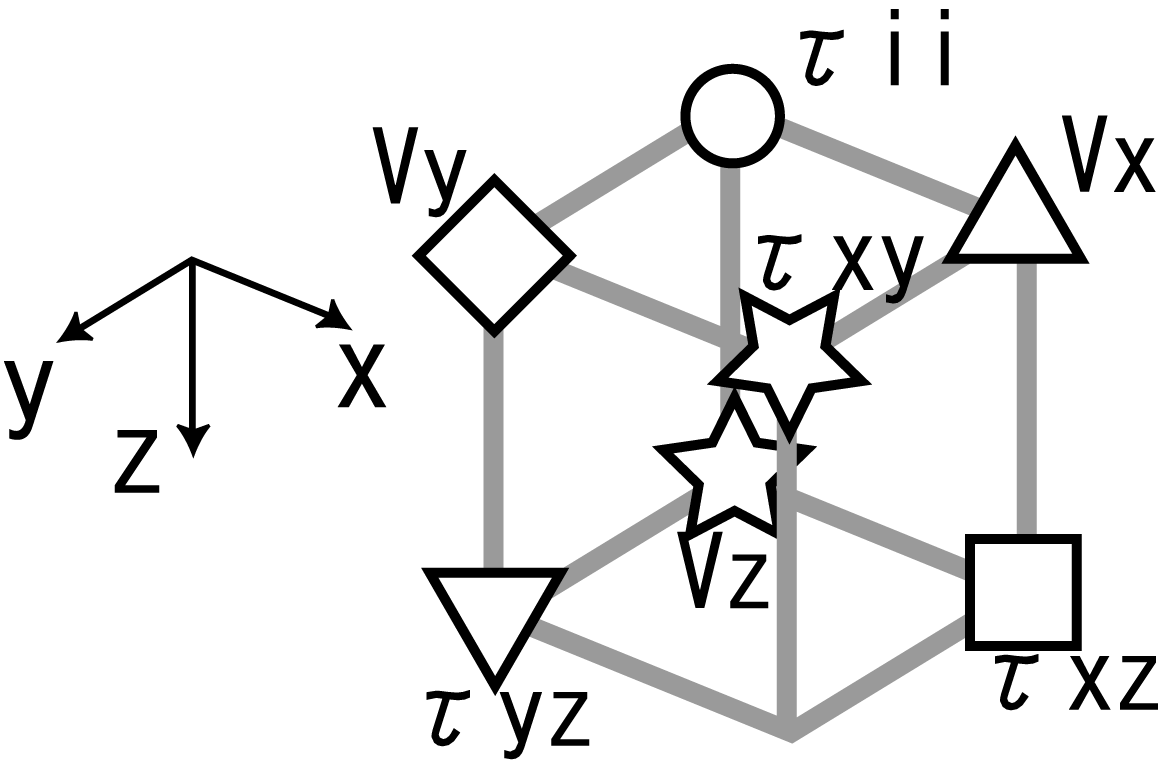

●単位格子（staggered grid）

食い違い格子

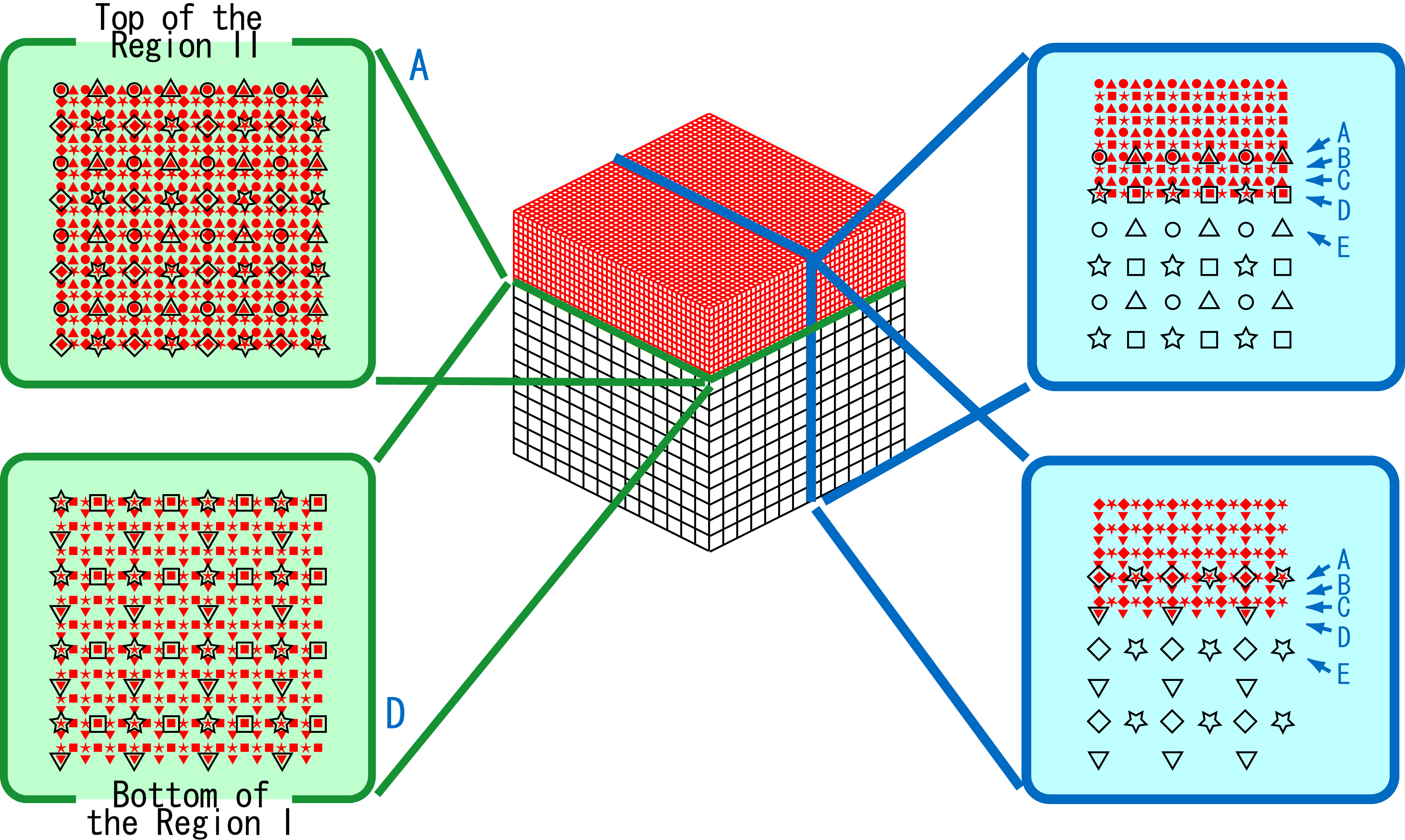

●3次元不連続格子の概念図

不連続格子の概念図

4次精度の計算の場合の作用素
Region I Region II
A 4th order Interpolation
B&C 2nd order ------
D Interpolation 2nd order
E ------ 2nd order
2次精度の計算の場合の作用素
  Region I Region II
A 2nd order Interpolation
B&C 2nd order ------
D Interpolation 2nd order
E ------ 2nd order
