StructBuilderでは、次の方法を用いて震源定義ファイルを生成することができます。
[震源設定]ダイアログの[断層解析情報]ボタンを押下し、[断層解析情報]ダイアログを開きます。
巨視的・微視的断層パラメータPDFを開きます。このパラメータPDFファイルを取得していない場合は、[巨視的・微視的断層パラメータPDF表示]ボタンを押下し、ブラウザで対象の断層パラメータPDFを表示します。
[震源設定]ダイアログの表に断層解析情報を参考にしながら、PDFの断層パラメータを入力します。
[震源定義ファイル出力]を押下し、震源定義ファイルを生成します。
J-SHIS深部地盤構造モデルデータ（または深部境界面深さバイナリファイル）が読み込まれており、J-SHIS想定地震断層座標データも読み込まれているときに、[震源定義ファイル出力設定]ボタンが有効となります。

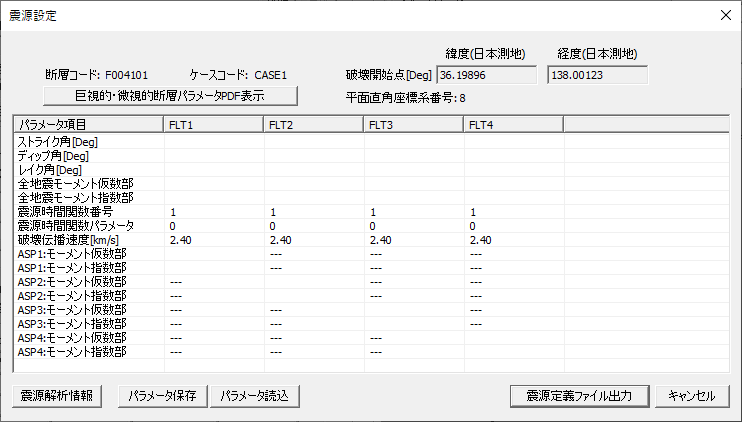

以下に、[震源設定]ダイアログを示します。
[震源設定]ダイアログでは、パラメータ入力部分をリストで表示しています。
パラメータ項目の震源時間関数番号、震源時間関数パラメータ、破壊伝搬速度にはそれぞれデフォルト値を設定し、初期表示しています。編集をすることも可能です。
値を入力する際は、入力するセルをクリックすることで入力可能状態となります。” ---”と表示されているセルは入力の必要がないセルを示しており、断層座標データを読み込んだ際に、どのアスペリティがどの断層面に属しているのかを解析した結果が反映されています。
地震モーメントの単位は[Nm]です。
以下に、[震源設定]ダイアログの断層座標データ情報表示部を示します。
読み込んだJ-SHIS想定地震断層座標データの情報（断層コード、ケースコード、破壊開始点、平面直角座標系番号）を表示しています。平面直角座標系番号は、断層の中央座標から最も近い平面直角座標原点を解析して選択しています。断層解析及び時間シフトの算出には、この平面直角座標系に変換してから解析を行っています。
以下に、パラメータ入力リストを示します。
巨視的・微視的断層パラメータPDFの値をこのリストに入力します。どの断層面判別文字にどの断層面が当てはまるかを確認するには、断層座標データ解析情報を用い、ストライク角や要素断層数から判断します。
パラメータをすべて入力した後に、[震源定義ファイル出力]ボタンを押下し、震源定義ファイルを出力します。パラメータの入力内容に明らかな入力ミスがある場合は、警告ダイアログが表示されるので、再度該当箇所を入力し、同様の出力操作を行います。また、出力ファイル名のデフォルトは”SB-SOURCE-GMS_[断層コード]-[ケースコード].csv”としています。
