深部地下構造データを切り出す

StructBuilderでは、次の方法を用いて任意に指定した矩形領域を切り出し、詳細法深部地下構造モデルデータの記述ファイル規約に基づいた形式で保存することができます。

前提条件：矩形が指定されていること。

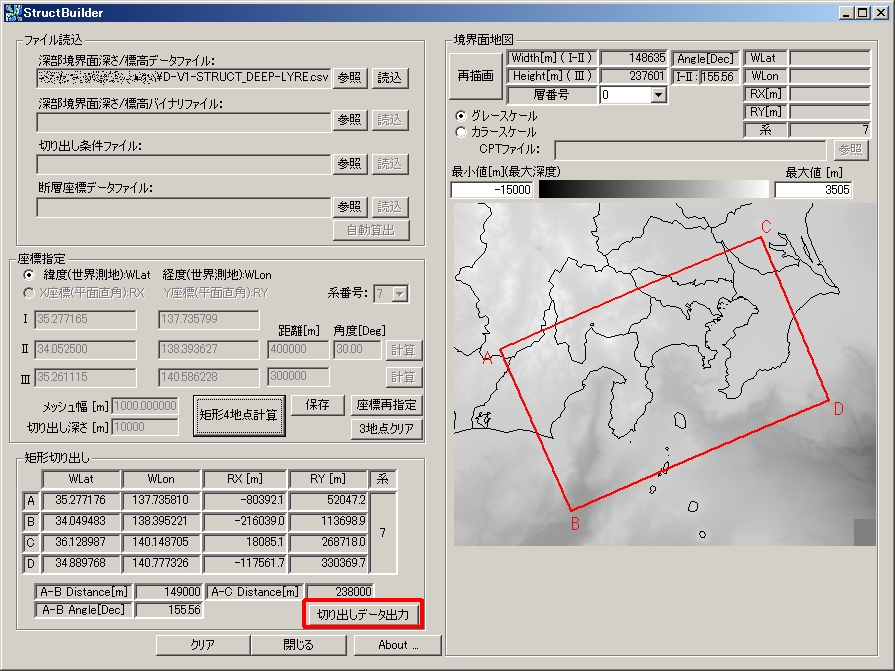

1. 矩形が指定されていることを確認し、[切出しデータ出力]ボタン（下図）を押下します。

2. 切り出す領域内のグリッド分割数が表示されるので、確認して[OK]ボタンを押下します。

3. [物性値ファイルを選んでください]ダイアログが表示されるので、詳細法深部地下構造モデルデータの記述ファイル規約に従った物性値データファイルを選択し、[開く]ボタンを押下します。

4. 続いて[名前を付けて保存]ダイアログが表示されるので、ファイル名を指定し、[保存]ボタンを押下します。

5. 補間処理が行われた後、指定されたディレクトリに詳細法深部地下構造データファイルが生成されます。

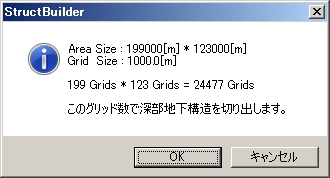

グリッド数が多いと切り出し処理に時間がかかります。グリッド分割数確認ダイアログ(下図)でグリッド分割数を確認してから切り出し処理を続行するようにしてください。
