境界面地図をカラー表示する

StructBuilderでは、次の方法を用いて任意のCPTファイルを読み込み、境界面地図をカラー表示することができます。

前提条件：J-SHIS深部地盤構造モデルデータが読み込まれていること。

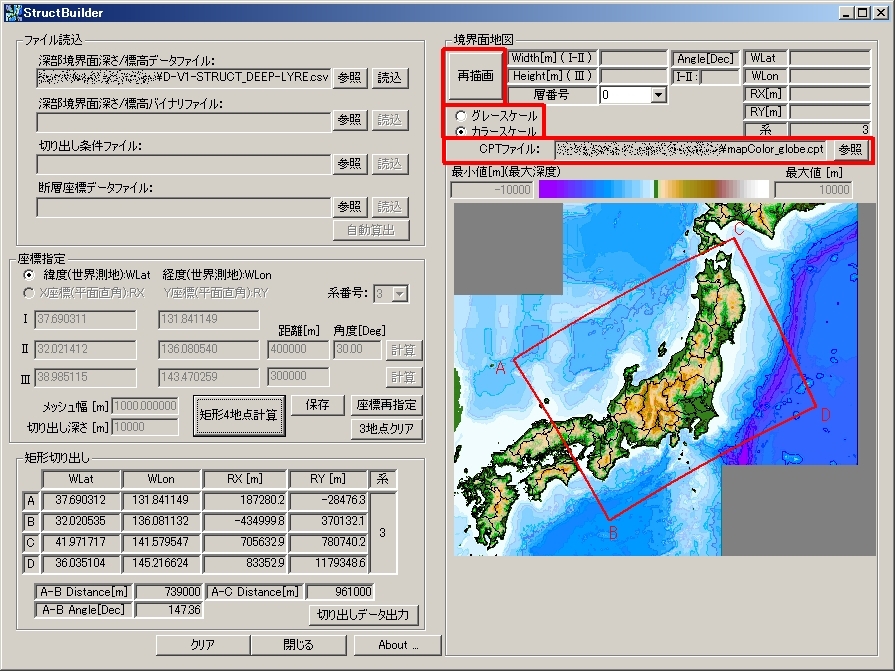

1. [カラースケール]ラジオボタン（下図）を選択します。

2. CPTファイルの[参照]ボタンを押下し、任意のCPTファイルを選択します。

3. [再描画]ボタンを押下します。

CPTファイルは[mapColor_globe.cpt]と[mapColor_ocean.cpt]が用意されています。また、CPTファイルを作成する場合はGMTのmakecptコマンドを使います。詳しくはGMTのマニュアルをご覧ください。

グレースケールではスケールの最小値、最大値を変更することができますが、カラースケールでは変更できません。
