[Chebyshev]タブを選択します。
チェビシェフフィルタでは、1個のGMSダンプファイル（複数のスナップショットを結合したもの）を入力し、1個のGMSダンプファイル（複数のスナップショットを結合したもの）を出力します。
[ファイルを開く]ダイアログボックスを使用して、ダンプファイルを開くためには次の手順を行ってください。

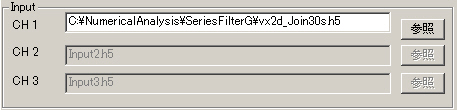

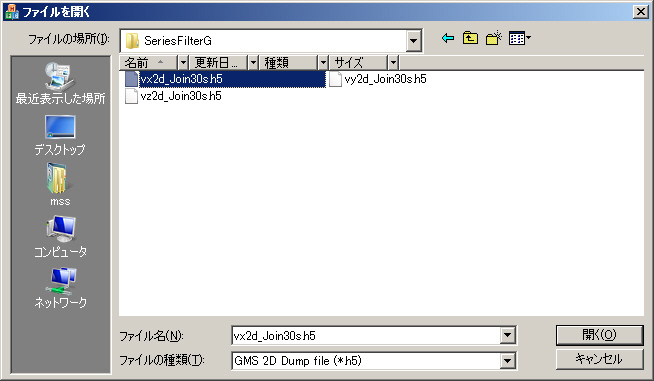

[Input]ボックス[CH 1]の[参照]ボタン（上図）をクリックしてください。[ファイルを開く]ダイアログボックス（下図）が開きます。
ファイルリストボックス内の、結合済みの2次元・３次元ダンプファイルの中から一つを選択し、[開く]ボタンをクリックします。
ダンプファイルが読み込まれ、[CH 1]エディットボックスにフルパスが表示されます。

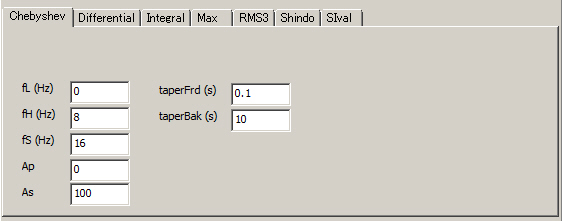

チェビシェフフィルタのパラメータを下図のように入力してください。
|
入力 |
説明 |
|
taperFrd |
フィルタ処理前のデータの始端にテーパーをかけるときの領域を秒で指定します。 |
|
taperBak |
フィルタ処理前のデータの終端にテーパーをかけるときの領域を秒で指定します。 |
|
fL(Hz) |
遮断帯域の低周波数側のコーナー周波数（正数）を指定します。 |
|
fH(Hz) |
遮断帯域の高周波数側のコーナー周波数（正数）を指定します。 |
|
fS(Hz) |
高周波数側の遮断ゲインが保証される周波数（正数）を指定します。 ここで 0 <= fL < fH < fS を満たす必要があります。 |
|
Ap
|
通過帯域のゲインを決めるパラメータを指定します。 ここで、通過帯域の最低ゲインは、sqrt(1/(1+Ap*Ap))で保証されます。 |
|
As
|
遮断帯域のゲインを決めるパラメータを指定します。 ここで、遮断帯域の最高ゲインは、sqrt(1/(1+As*As))で保証されます。 |
SeriesFilterのチェビシェフフィルタと同じものを使用しています。
