柱状図を見る

　

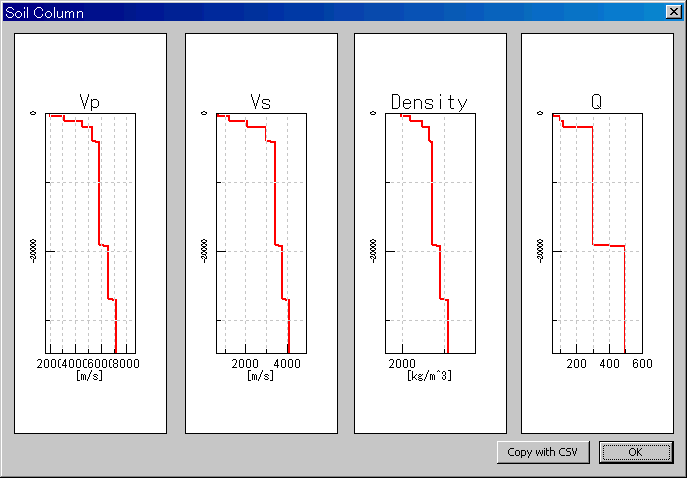

柱状図を表示するには、以下の手順を行ってください。

  1. 新しいプロジェクトを作成する手順を踏むか、プロジェクトを読み込んで格子オブジェクトを作成しておいてください。

  2. メニューから[View]→[Soil Column]を選択してください。柱状図表示ダイアログが開きます

  3. 左からP波速度、S波速度、密度、Q値の柱状図が表示されます。
  4. [Copy with CSV]ボタンをクリックすると、クリップボードへデータがCSV形式でコピーされます。
  5. [OK]ボタンをクリックすると、ダイアログを閉じます。









コピーされるCSV形式のフォーマット



<深さ[m]>, <P波速度[m/s]>,<S波速度[m/s]>,<密度[kg/m^3]>,<Q>

0.000000,2000.000000,700.000000,1980.000000,60.000000

100.000000,2000.000000,700.000000,1980.000000,60.000000

200.000000,2000.000000,700.000000,1980.000000,60.000000

300.000000,2000.000000,700.000000,1980.000000,60.000000

400.000000,3100.000000,1200.000000,2200.000000,100.000000

500.000000,3100.000000,1200.000000,2200.000000,100.000000

600.000000,3100.000000,1200.000000,2200.000000,100.000000

700.000000,3100.000000,1200.000000,2200.000000,100.000000

800.000000,3100.000000,1200.000000,2200.000000,100.000000

900.000000,3100.000000,1200.000000,2200.000000,100.000000
